本期蘭州特種作業培訓機構小編給大家介紹一下安全培訓特種作業低壓電工實操設備的相關知識,希望可以幫助到大家。
一、設備概述

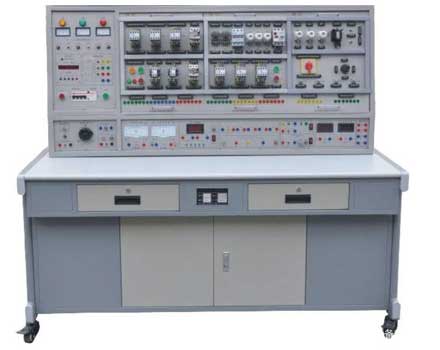

“低壓電工實操培訓裝置”是根據《低壓電工作業安全技術培訓大綱及考核標準》科目二考核內容所列出的考試線路而研發的裝置,通過本裝置的操作,快速掌握該考核內容的實際應用技術與操作技能,該裝置不僅可供學生進行技能培訓,也是中專院校、技校、職校及勞動職業技能鑒定部門進行低壓電工證考核培訓的理想設備。
二、功能特點
1.電氣控制線路元器件都裝電氣安裝板上,操作方便、更換便捷。
2.操作屏只需三相四線的交流電源,即可投入使用;
3.技能培訓用的控制線路和經特殊設計的小電機,能滿足低壓電工實操技能訓練的要求;
4.繼電接觸控制線路培訓所有的元器件都通過導線引到插拔端子上,學生接線時只需在端子上進行接線,有利于保護元器件;
5.設有電壓型漏電保護器和電流型漏電保護器,確保操作者的安全;各電源輸出均有監視及短路保護等功能,當培訓時發生誤操作或因接線錯誤而造成短路時,裝置能自動保護,避免燒毀保險絲和損壞電器,保障培訓順利進行;
6.裝置上設有三相電源輸出短路保護功能,防止了學員培訓時由于接線錯誤或誤操作而發生短路損壞元器件,同時能保障培訓順利進行并節約了培訓的成本。
7.與市面上的模擬器件培訓設備不同,本設備均采用了真實元器件。
三、技術性能:
1.輸入電壓:三相四線制380V±10% ,工頻50Hz;
2.工作環境:環境溫度范圍-5~+40℃, 相對濕度<85%(25℃), 海拔<4000m;
3.裝置容量:<1.5KVA;

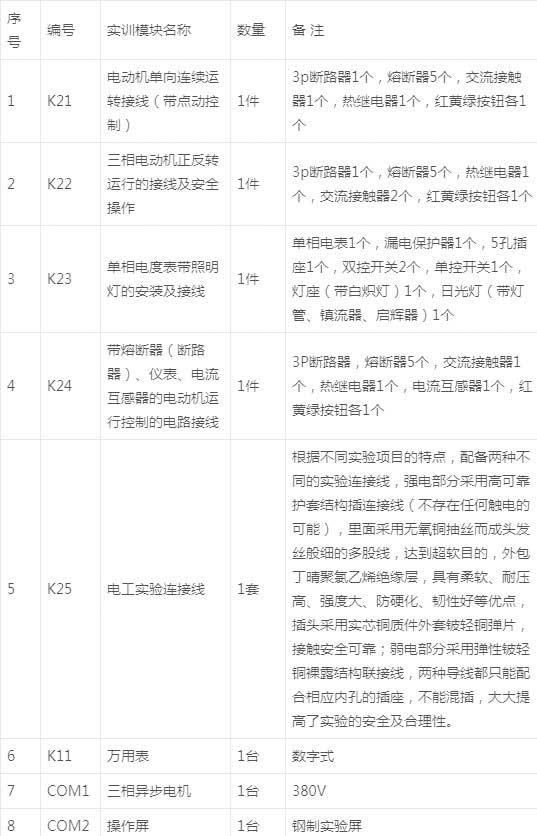

四、裝置配置
1.操作屏為鈑金密紋噴塑架。
2.三相四線電源輸入,經漏電保護器,總開關后,通過起、停按鈕控制接觸器通斷,并設有急停控制按鈕;
3.控制臺上有電壓表1個,電流表1個。
六、蘭州特種作業培訓項目
1.電動機單向連續運轉接線(帶點動控制)。
2.三相電動機正反轉運行的接線及安全操作。
3.單相電度表帶照明燈的安裝及接線。
4.帶熔斷器(斷路器)、儀表、電流互感器的電動機運行控制的電路接線。
5.導線的連接
